Macam-macam Alat Ukur Besaran

Alat Ukur

Definisi dari mengukur yaitu proses membandingkan suatu besaran yang diukur dengan besaran tertentu yang telah diketahui atau ditetapkan sebagai acuan. Pada pengukuran yang berbeda Anda mungkin membutuhkan alat ukur yang berbeda pula. Misalnya, saat mengukur panjang jalan Anda menggunakan meteran, tetapi saat menimbang berat badan Anda menggunakan neraca.

Berikut bebearapa contoh alat pengukur panjang, massa, waktu, suhu:
1. Alat Ukur Panjang
Penggaris/mistar, jangka sorong, dan mikrometer sekrup merupakan contoh alat ukur panjang. Setiap alat ukur memiliki ketelitian yang berbeda, sehingga Anda harus bisa memilih alat ukur yang tepat untuk sebuah pengukuran. Pemilihan alat ukur yang kurang tepat akan menyebabkan kesalahan pada hasil pengukuran.
a. Mistar
Alat ukur panjang yang sering Anda gunakan adalah mistar atau penggaris. Pada umumnya, mistar memiliki skala terkecil 1 mm atau 0,1 cm. Mistar mempunyai ketelitian pengukuran 0,5 mm, yaitu sebesar setengah dari skala terkecil yang dimiliki oleh mistar. Pada saat melakukan pengukuran dengan menggunakan mistar, arah pandangan hendaknya tepat pada tempat yang diukur. Artinya, arah pandangan harus tegak lurus dengan skala pada mistar dan benda yang di ukur. Jika pandangan mata tertuju pada arah yang kurang tepat, maka akan menyebabkan nilai hasil pengukuran menjadi lebih besar atau lebih kecil. Kesalahan pengukuran semacam ini di sebut kesalahan paralaks.

gambar penggaris
Penggaris

b. Jangka Sorong
Jangka sorong terdiri atas dua bagian, yaitu rahang tetap dan rahang geser. Skala panjang yang terdapat pada rahang tetap merupakan skala utama, sedangkan skala pendek yang terdapat pada rahang geser merupakan skala nonius atau vernier. Nama vernier diambilkan dari nama penemu jangka sorong, yaitu Pierre Vernier, seorang ahli teknik berkebangsaan Prancis.

Skala utama pada jangka sorong memiliki skala dalam cm dan mm. Sedangkan skala nonius pada jangka sorong memiliki panjang 9 mm dan di bagi dalam 10 skala, sehingga beda satu skala nonius dengan satu skala pada skala utama adalah 0,1 mm atau 0,01 cm. Jadi, skala terkecil pada jangka sorong adalah 0,1 mm atau 0,01 cm. Jangka sorong tepat digunakan untuk mengukur diameter luar, diameter dalam, kedalaman tabung, dan panjang benda sampai nilai 10 cm.
Untuk lebih memahami tentang tentang jangka sorong, perhatikan Gambar berikut
gambar jangka sorong
jangka sorong
c. Mikrometer Sekrup
Mikrometer sekrup sering digunakan untuk mengukur tebal benda-benda tipis dan mengukur diameter benda-benda bulat yang kecil seperti tebal kertas dan diameter kawat. Mikrometer sekrup terdiri atas dua bagian, yaitu poros tetap dan poros ulir. Skala panjang yang terdapat pada poros tetap merupakan skala utama, sedangkan skala panjang yang terdapat pada poros ulir merupakan skala nonius.

Skala utama mikrometer sekrup mempunyai skala dalam mm, sedangkan skala noniusnya terbagi dalam 50 bagian. Satu bagian pada skala nonius mempunyai nilai 1/50 × 0,5 mm atau 0,01 mm. Jadi, mikrometer sekrup mempunyai tingkat ketelitian paling tinggi dari kedua alat yang telah disebutkan sebelumnya, yaitu 0,01 mm.

Perhatikan gambar mikrometer sekrup berikut
Gambar mikormeter sekrup
mikrometer sekrup


2. Alat Ukur Massa
Massa benda menyatakan banyaknya zat yang terdapat dalam suatu benda. Massa tiap benda selalu sama dimana pun benda tersebut berada. Satuan SI untuk massa adalah kilogram (kg). Alat untuk mengukur massa disebut neraca. Ada beberapa jenis neraca, antara lain, neraca ohauss, neraca lengan, neraca langkan, neraca pasar, neraca tekan, neraca badan, dan neraca elektronik. Setiap neraca memiliki spesifikasi penggunaan yang berbeda-beda.

gambar neraca ohaus


gambar neraca digital

3. Alat Ukur Waktu
Standar satuan waktu adalah sekon atau detik (dalam buku ini akan digunakan sekon). Alat yang digunakan untuk mengukur waktu biasanya adalah jam atau arloji. Untuk megukur selang waktu yang pendek di gunakan stopwatch. Stopwatch memiliki tingkat ketelitian sampai 0,01 detik. Alat ukur yang paling tepat adalah jam atom. Jam ini hanya digunakan oleh para ilmuwan di laboratorium.
gambar stopwatch
gambar stopwatch

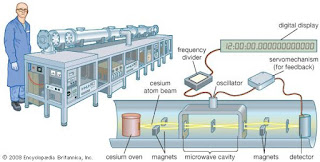

gambar rangkaia jam atom
jam atom
prinsip kerja jam atom
prinsip kerja jam atom
Arloji ada dua jenis, yaitu arloji mekanis dan arloji digital. Jarum arloji mekanis digerakkan oleh gerigi mekanis yang selalu berputar, sedangkan arloji digital berdasarkan banyaknya getaran yang dilakukan oleh sebuah kristal kuarsa yang sangat kecil. Arloji akan bekerja sepanjang sumber energinya masih ada. Ketelitian arloji adalah 1 sekon. Kelemahan arloji mekanis maupun digital adalah selalu bergerak sehingga sulit dibaca secara teliti. Waktu yang terbaca pada arloji mekanis ditunjukkan oleh kerja ketiga jarum, yaitu jarum jam, jarum menit, dan jarum detik. Jarum jam bergerak satu skala tiap satu jam, jarum menit bergerak satu skala tiap satu menit, jarum detik bergerak satu skala tiap satu detik. Cara membaca untuk arloji digital sangat mudah sebab angka yang ditampilkan pada arloji sudah menunjukkan waktunya.

4. Alat Ukur kuat  arus
Alat untuk mengukur kuat arus listrik disebut amperemeter. Amperemeter mempunyai hambatan dalam yang sangat kecil, pemakaiannya harus dihubungkan secara seri pada rangkaian yang diukur, sehingga jarum menunjuk angka yang merupakan besarnya arus listrik yang mengalir.
gambar amperemeter analog
amperemeter analog

5. Alat ukur suhu
Untuk mengukur suhu suatu sistem umumnya menggunakan termometer. Termometer dibuat berdasarkan prinsip pemuaian. Termometer biasanya terbuat dari sebuah tabung pipa kapiler tertutup yang berisi air raksa yang diberi skala. Ketika suhu bertambah, air raksa dan tabung memuai. Pemuaian yang terjadi pada air raksa lebih besar dibandingkan pemuaian pada tabung kapiler. Naiknya ketinggian permukaan raksa dalam tabung kapiler dibaca sebagai kenaikan suhu.
termometer alkohol
Berdasarkan skala temperaturnya, termometer dibagi dalam empat macam, yaitu termometer skala Fahrenheit, skala Celsius, skala Kelvin, dan skala Reamur. Termometer skala Fahrenheit memiliki titik beku pada suhu 32oF dan titik didih pada 212oF. Termometer skala Celsius memiliki titik beku pada suhu 0oC, dan titik didih pada 100oC. Termometer skala Kelvin memiliki titik beku pada suhu 273 K dan titik didih pada 373 K. Suhu 0 K disebut suhu nol mutlak, yaitu suhu semua molekul berhenti bergerak. Dan termometer skala Reamur memiliki titik beku pada suhu 0oR dan titik didih pada 80 oR.


6. Alat Pengukur Tekanan
a. Manometer
Manometer adalah alat ukur tekanan dan manometer tertua adalah manometer kolom cairan. Alat ukur ini sangat sederhana, pengamatan dapat dilakukan langsung dan cukup teliti pada beberapa daerah pengukuran. Manometer kolom cairan biasanya digunakan untuk pengukuran tekanan yang tidak terlalu tinggi (mendekati tekanan atmosfir)
gambar manometer raksa
manometer raksa


Fungsi manometer
Manometer adalah alat yang digunakan secara luas pada audit energi untuk mengukur perbedaan tekanan di dua titik yang berlawanan. Jenis manometer tertua adalah manometer kolom cairan. Versi manometer sederhana kolom cairan adalah bentuk pipa U yang diisi cairan setengahnya (biasanya berisi minyak, air atau air raksa) dimana pengukuran dilakukan pada satu sisi pipa, sementara tekanan (yang mungkin terjadi karena atmosfir) diterapkan pada tabung yang lainnya. Perbedaan ketinggian cairan memperlihatkan tekanan yang diterapkan.

b. Tabung Bourdon (Bourdon Tube)

Tabung Bourdon merupakan alat ukur yang banyak digunakan karena mempunyai daerah pengukuran cukup besar (0 sampai 700 atmosfir) dan harganya cukup murah. Tabung Bourdon terbuat dari paduan logam yang dipasang melengkung membentuk huruf C. Tabung yang berpenampang tipis tersebut oleh pengaruh tekanan akan mengembang dan bergerak ke arah luar. Untuk tekanan sampai 600 psi bahan tabung terbuat dari perunggu (bronze), tekanan sampai dengan 10.000 psi terbuat dari paduan berilyum-tembaga sedangkan untuk pengukuran tekanan 10.000 psi atau lebih digunakan baja tak berkarat (stainlesssteel) maupun paduannya.
gambar tabung bourdon
tabung bourdon
